欢迎访问济南三泉中石薄膜摆锤冲击试验机单品站!
热线电话:15665715386
您所在的位置: 首页 > 技术支持 >摆锤式薄膜冲击试验机试验方法详解

摆锤式薄膜冲击试验机试验方法详解

发布时间:2024-04-30 08:41:07      发布人:小编  浏览量:151

  塑料薄膜抗摆锤冲击试验通常用于评估塑料、橡胶等薄膜材料以及金属箔的冲击韧性。试验依赖于专用设备,如摆锤式薄膜冲击试验机,以下是该试验方法的详细步骤:

摆锤式薄膜冲击试验机

  试验原理

  摆锤式薄膜冲击试验机利用半球形冲头以设定的速度对塑料薄膜进行冲击,测量冲头所消耗的能量,以此评估塑料薄膜的抗摆锤冲击能量。

  试样准备

  1.试样尺寸: 从外观合格的塑料薄膜中均匀裁剪出尺寸为100mm×100mm或直径为100mm的试样。每组试验用试样数量为10个。

  2.环境条件: 将试样置于温度为23±2ºC,相对湿度为45%~55%的环境中静置4小时,并在同一环境条件下进行试验。

  试验步骤

  1.选择冲头: 根据试验所需的抗摆锤冲击能量选择合适的冲头,确保读数在设备满量程的10%至90%之间。

  2.夹持试样: 将试样平整地放入夹持器中夹紧,确保试样表面没有皱折或周围张力过大,以保证10个试样受冲击的表面一致。

  3.进行试验: 将摆锤挂钩置于极致刻度处,迅速释放摆锤以冲击试样,并记录读数。

  结果计算

  1.平均值计算: 将10个试样的抗摆锤冲击能量的测量值进行算术平均,精确至0.02J。

  2.标准偏差计算(如需要): 如果需要,可按以下公式计算标准偏差S:

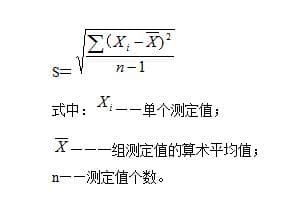

标准偏差计算

  其中,XiX_iXi 是每个试样的冲击能量值,Xˉ\bar{X}Xˉ 是所有试样冲击能量值的平均值,nnn 是试样数量。

  这些步骤和计算可以确保对塑料薄膜抗摆锤冲击性能的准确评估,是质检和研究中常用的标准化测试方法。
